Обложка журнала полевых испытаний методом нагнетания воды в скважину (рекомендуемая форма)
Приложение 5.4
к ГОСТу 23278-78
Рекомендуемое

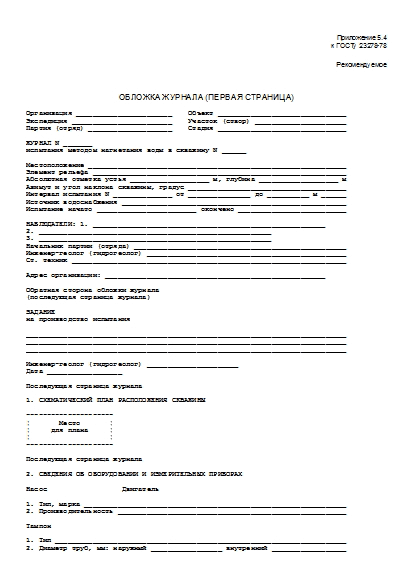

ОБЛОЖКА ЖУРНАЛА (первая страница)
Организация _______________________ Объект _______________________________ Экспедиция ________________________ Участок (створ) ______________________ Партия (отряд) ____________________ Стадия _______________________________ ЖУРНАЛ N _______ испытания методом нагнетания воды в скважину N ______ Местоположение ______________________________________________________________ Элемент рельефа _____________________________________________________________ Абсолютная отметка устья ___________________ м, глубина ___________________ м Азимут и угол наклона скважины, градус ______________________________________ Интервал испытания N ______________ от _______________ до __________ м ______ Источник водоснабжения ______________________________________________________ Испытание начато ________________________ окончено __________________________ НАБЛЮДАТЕЛИ: 1. ________________________________________________________ 2. ________________________________________________________ 3. ________________________________________________________ Начальник партии (отряда) ___________________________________________________ Инженер-геолог (гидрогеолог) ________________________________________________ Ст. техник __________________________________________________________________ Адрес организации: _____________________________________________________ Обратная сторона обложки журнала (последующая страница журнала) ЗАДАНИЕ на производство испытания _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ Инженер-геолог (гидрогеолог) ______________________ Дата __________________ Последующая страница журнала 1. СХЕМАТИЧЕСКИЙ ПЛАН РАСПОЛОЖЕНИЯ СКВАЖИНЫ --------------------- ¦ Место ¦ ¦ для плана ¦ ¦ ¦ --------------------- Последующая страница журнала 2. СВЕДЕНИЯ ОБ ОБОРУДОВАНИИ И ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ Насос Двигатель 1. Тип, марка _______________________________________________________________ 2. Производительность _______________________________________________________ Тампон 1. Тип ______________________________________________________________________ 2. Диаметр труб, мм: наружный _________________ внутренний __________________ 3. Число колец ______________________________________________________________ 4. Диаметр колец, мм ________________________________________________________ 5. Длина уплотнителя, м _____________________________________________________ Прибор для измерения расхода воды 1. Тип ______________________________________________________________________ 2. Номинальный расход или объем воды ________________________________________ 3. Цена деления _____________________________________________________________ Прибор для измерения уровня воды 1. Тип ______________________________________________________________________ Манометр 1. Тип, марка _______________________________________________________________ 2. Предел измерения _________________________________________________ кгс/см2 3. Цена деления _____________________________________________________ кгс/см2 4. Дата тарировки ___________________________________________________________ Последующая страница журнала Нулевая точка 1. Описание _________________________________________________________________ 2. Превышение над устьем, +/- м _____________________________________________ 3. Абсолютная отметка _____________________________________________________ м
Последующая страница журнала
3. СХЕМАТИЧЕСКИЙ ГЕОЛОГИЧЕСКИЙ РАЗРЕЗ И КОНСТРУКЦИЯ СКВАЖИНЫ
------------------------------------------------------------------ Стратиг- ¦ Геологический ¦Конструк-¦ Глубина ¦Мощность¦Краткое ли- рафичес- ¦разрез, уровень¦ция сква-¦и отметка¦ слоя ¦тологичес- кий ¦ подземных вод ¦жины ¦ подошвы ¦ ¦кое описа- индекс ¦ ¦ ¦ слоя ¦ ¦ние грунтов ¦ ¦ +---------+--------+ ¦ ¦ ¦ м ¦ ---------+---------------+---------+------------------+----------- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
4. СВЕДЕНИЯ ОБ УСТАНОВКЕ ТАМПОНА
------------------------------------------------------------------ Номер ¦ Длина труб ¦ Номер ¦ Длина труб труб +-----------------------+ труб +-------------------------- ¦ наружных ¦ внутренних ¦ ¦ наружных ¦ внутренних +----------+------------+ +------------+------------- ¦ м ¦ ¦ м -------+-----------------------+-------+-------------------------- 1 ¦ ¦ ¦ 7 ¦ ¦ 2 ¦ ¦ ¦ 8 ¦ ¦ 3 ¦ ¦ ¦ 9 ¦ ¦ 4 ¦ ¦ ¦ 10 ¦ ¦ 5 ¦ ¦ ¦ 11 ¦ ¦ 6 ¦ ¦ ¦ 12 ¦ ¦ Длина колонны от низа уплотнителя до верха рабочих труб до сжатия, м ________________ Сжатие тампона, м ___________________________________________________________ Длина колонны после сжатия, м _______________________________________________ Превышение верха колонны над нулевой точкой, м ______________________________ Глубина установки низа уплотнителя от нулевой точки, м ______________________ Дополнительные сведения _____________________________________________________
Последующая страница журнала
5. ПРОМЫВКА СКВАЖИНЫ
------------------------------------------------------------------ Способ ¦Продолжительность, мин¦Расход воды, л/мин¦Результат --------------+----------------------+------------------+--------- ¦ ¦ ¦ ¦ ¦ ¦
Последующая страница журнала
6. ДАННЫЕ НАБЛЮДЕНИЙ
Превышение верха внутренней колонны труб над нулевой точкой ________________ м Превышение оси манометра над нулевой точкой ________________ м Глубина статического уровня подземных вод (до середины сухого интервала) от верха внутренней колонны труб ________ м, от нулевой точки _____________ м ---------------------------------------------------------------------------------------------- Да-¦ Время ¦Промежу-¦ Измерение напора ¦ Измерение расхода воды ¦Рас- ¦Уровень¦Примеча- та ¦ замера ¦ток вре-¦ ¦ ¦ход ¦воды в ¦ние (тем- +--------+мени +-----------------------+------------------------+воды ¦стволе ¦пература ¦Ча-¦Ми- ¦между ¦Динами- ¦Отсчет ¦Дейст-¦Отсчет¦Разность¦Водопог-¦ ¦скважи-¦воды, ¦сы ¦ну- ¦отсчета-¦ческий ¦по ма- ¦вующий¦по ¦отсчетов¦лощение ¦ ¦ны над ¦мутность ¦ ¦ты ¦ми ¦уровень ¦нометру¦напор ¦прибо-¦по при- ¦за про- ¦ ¦тампо- ¦воды и ¦ ¦ ¦ ¦от верха¦ ¦ ¦ру ¦бору ¦межуток ¦ ¦ном от ¦пр.) ¦ ¦ ¦ ¦внутрен-¦ ¦ ¦(мер- ¦(мерной ¦времени ¦ ¦нулевой¦ ¦ ¦ ¦ ¦ней ко- ¦ ¦ ¦ной ¦рейке) ¦ ¦ ¦точки ¦ ¦ ¦ ¦ ¦лонны ¦ ¦ ¦рейке)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦труб ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------+--------+-------+------+------+--------+--------+-----+-------+ ¦ ¦ ¦ мин ¦ м ¦кгс/см2¦ м ¦ л ¦л/мин¦ м ¦ ---+---+----+--------+--------+-------+----------------------+--------+-----+-------+--------- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ Последующая страница журнала 7. ГРАФИК изменения расхода и напора воды во времени [Q = f(t)]; [H = f(t)] --------------------- ¦ Место ¦ ¦ для графика ¦ ¦ ¦ --------------------- 8. РЕЗУЛЬТАТЫ НАГНЕТАНИЯ в интервале абс. отм. от __________ до ___________ м ------------------------------------------------------------------ Интервал ¦ Ступень ¦Рас-¦Удельное¦Приве-¦Продолжительность ¦Приме- ¦ напора ¦ход ¦водопог-¦денный¦ нагнетания ¦чание ---------+---------+ ¦лощение ¦расход+------------------+ Дли-¦Диа-¦Но-¦Вели-¦ ¦ ¦при ¦общая¦с установив-¦ на ¦метр¦мер¦чина ¦ ¦ ¦напоре¦ ¦шимся расхо-¦ ¦ ¦ ¦ ¦ ¦ ¦100 м ¦ ¦дом ¦ ----+----+ +-----+----+--------+ +-----+------------+ м ¦ мм ¦ ¦ м ¦ л/мин ¦ ¦ ч ¦ ----+----+---+-----+-------------+------+------------------+------ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ Последующая страница журнала 9. ЗАКЛЮЧЕНИЕ О РЕЗУЛЬТАТАХ ПРОВЕДЕННОГО ИСПЫТАНИЯ _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ Инженер-геолог (гидрогеолог) ____________________________
Примечания. 1. В разд. 3 (конструкция скважины) следует дополнительно показывать размещение колонны тампона в стволе скважины при испытании с указанием глубины низа уплотнителя и превышения верха внутренней колонны труб или оси манометра над нулевой точкой. При глубине скважины более 15 м приводится часть ее разреза, прилегающая к устью и опробуемому интервалу.
2. Записи в разд. 6 необходимо выполнять в следующем порядке: по наблюдениям за уровнем воды до нагнетания, всех измерений, проводимых при пробном нагнетании с целью проверки качества изоляции интервала, и в процессе испытаний, а также по наблюдениям за восстановлением уровня воды после испытания. Перед каждым из перечисленных наблюдений необходимо строчкой указывать его наименование, а для нагнетаний - номер ступени и величину напора.
Источник - Постановление Госстроя СССР от 18.09.1978 № 181
